因業務調整，部分個人測試暫不接受委托，望見諒。

詳解夾層結構滾筒剝離強度的試驗原理、試驗設備、試樣、狀態調節、試驗步驟、計算、試驗結果及試驗報告等。GB/T 1457-2005適用于夾層結構中面板與芯子間膠接的剝離強度測定，也適用于選用膠粘劑的其他組合件的剝離強度測定。蜂窩鋁板滾筒剝離試驗機能做蜂窩板、鋁蜂窩板、蜂窩鋁板、鋁蜂窩芯材等材料的滾筒剝離，平壓試驗，系統拉剪試驗等力學試驗之精密設備。

夾層結構滾筒剝離強度標準

HG2369-92 GB/T17200-1997HB 5443-90,GB/T 1455-2005,GB/T 1453-2005,GB/T 1457-2005等測試標準

夾層結構滾筒剝離強度的試驗原理

用帶凸緣的筒體從夾層結構中剝離面板的方法來測定面板與芯子膠樓的抗剝離強度。面板一頭連接在簡體上，一頭連接上夾具，凸緣連接加載帶，拉伸加載帶時，筒體向上滾動，從而把面板從夾層結構中剝離開 。凸緣上的加載帶與筒體上的面板相差一定距離，夾層結構滾筒剝離強度實為面板與芯子分 離的單位寬度上的抗剝離力矩 。

夾層結構滾筒剝離強度的試驗設備

5.1試驗機應符合 GB/ T 1446一2005 第 5 章的規定 。

5.2 上升式滾簡夾具見圖 1。滾簡直徑為100 mm 士 0.10 mm ，滾筒凸緣直徑為125 mm ::f:O. 10 mm; 加載帶為柔韌的鋼帶或索;滾筒用鋁合金材料制，質量不超過1. 5 KG。

5.3 滾筒應沿軸平衡，用加工減輕孔或平衡塊來平衡。

5.4 加載速度為 (20~30)mm / min ，仲載試驗時，如載速度為25 mm/ min 。

5.5 試驗環境條件按 GB/ T 1446-2005 第 3 章規定。

夾層結構滾筒剝離強度試驗條件

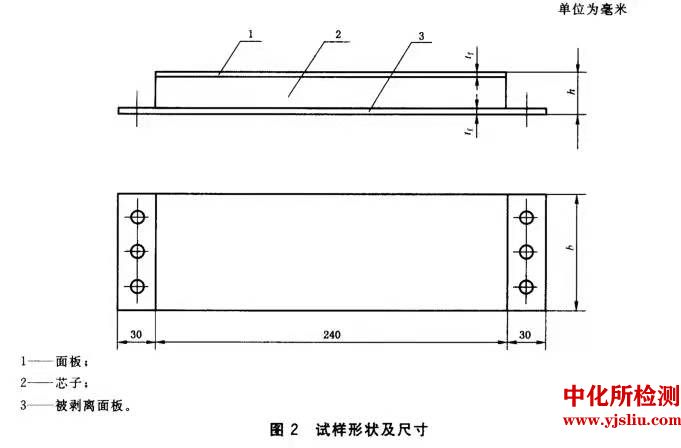

6. 1 試樣形狀及尺寸見圖 2 ,厚度h 與夾層結構制品厚度相同;當制品厚度未確定時‘可以取 20 mm ， 面極厚度 tf 小于或等于 1 mm 。

6. 1.1 對于泡沫塑料、輕木等連續芯子，試樣寬度 為 60mη，當恪子邊長或波距較大時(格子邊長大于8mm ，波距大于20 mm) ，試樣寬度為80 mm。

6.2 對于正交各向異性夾層結構，試樣應分縱向和橫向兩種。

6.3 對于濕法成型的夾層結構制品，試樣應分剝離上面板和下面極兩種。

6.4 用作空白試驗的面板試樣，其材料、寬度、厚度應與相應的夾層結構試樣的面板相同。注:空白試驗是指上升式滾筒對單面板進行試驗，以獲得克服面板彎曲和滾筒上升所需的抗力載荷。

6.5 試樣數按 GB/丁 1446-2005 中 4.3 的規定。

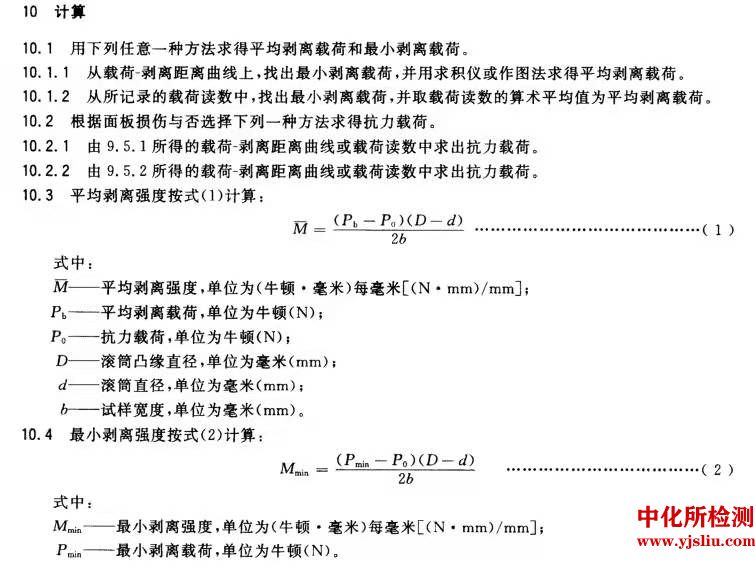

夾層結構滾筒剝離強度計算
